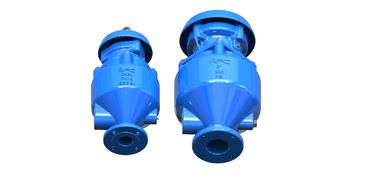

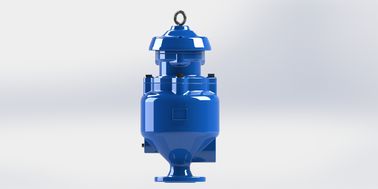

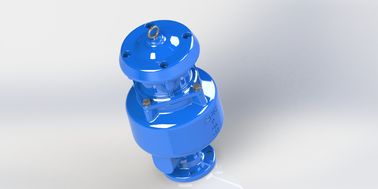

SS316 Części wewnętrzne Zawór próżniowy powietrza Pojedyncza komora z urządzeniem przeciwwstrząsowym

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	AFC OEM
Orzecznictwo:	ISO9001-2015
Numer modelu:	SKAR

Zapłata:

Minimalne zamówienie:	1
Cena:	USD RMB
Szczegóły pakowania:	skrzynie ze sklejki
Czas dostawy:	45-60 dni
Zasady płatności:	L/C, T/T
Możliwość Supply:	Na podstawie zamówienia

Kontakt

Szczegółowy opis produktu

Materiał:	Żeliwo sferoidalne GJS500-7	Części wewnętrzne:	SS316
Powłoka:	Epoksydowa klejona fuzja	Obszar przepływu:	Obszar pełnego przepływu
Kolor:	RAL5010	Specjalność:	Bez wycieków
High Light:	zawór doprowadzający wodę , zawór spustowy powietrza ściekowego , jednokomorowy zawór spustowy powietrza ściekowego

SS316 Elementy wewnętrzne Potrójna funkcja Pełny obszar przepływu Jednokomorowy zawór odpowietrzający kombinowany

Cechy:

.Brak rozlania to wyjątkowa funkcja.
.Zaawansowana konstrukcja: Prosty mechanizm i mocny pływak zapobiegający pękaniu podczas nagłego uderzenia hydraulicznego i szybkiego zamykania.

.Szerszy środkowy tułów, krótszy wzrost.

.Zwolnij prędkość przepływu, zatrzymaj ścieki w ciele.

.Kołpak spustowy na górze i na dole do czyszczenia.

.Wsparcie ruchu pływaka przez klatkę i prowadnicę korpusu

. Szybko unosząca się woda z tyłu środkowej części zapobiega bezpośredniemu spłukiwaniu do góry i poza korpus.

.Brak ramion lub dźwigni zapobiegających wibracjom, zginaniu, bezpośredniemu zamknięciu pływaka.
.W pełni pokryta żywicą epoksydową wewnątrz i na zewnątrz korpusu zaworu, zapewniająca długotrwałe użytkowanie.
.Norma produkcyjna: BS EN1074-4, AWWA C512
.Wiercenie i wymiar kołnierzy: BS EN 1092 i BS EN 558 oraz kołnierz ANSI.

• 100% - pełna powierzchnia przepływu przez wewnętrzny zawór.

• Może wydmuchiwać wodę z górnej części łuku uszczelniającego przez mały otwór i utrzymywać go w stanie suchym, aby zapobiec przedostawaniu się zanieczyszczonej wody do rurociągu podczas próżni.

• Większość części zaworów można poddać recyklingowi.

• Wszystkie części wewnętrzne wykonane są z materiału 316SS bez rdzewienia.

• Pływak z gumowym uszczelnieniem na górze zapewniającym lepsze uszczelnienie (większa wyporność) na małym otworze.

• Pływak z gumową uszczelką może służyć jako absorber zapobiegający bezpośredniemu oddziaływaniu uderzenia wodnego na łuk uszczelnienia i uderzenia w gniazdo.

Pola usług:
Do kanalizacji.
Dane techniczne:
Zakres rozmiarów: DN 50-200 MM
Oceny ciśnienia: 1,0Mpa, 1,6Mp (kołnierz)
Temperatura pracy: -10°-80°C.
Media przepływowe: ścieki.
Należy skonsultować się z fabryką w sprawie PN25 i urządzenia przeciwwstrząsowego w przypadku wystąpienia problemu z uderzeniem wodnym.

Tabela szybkiego wyboru
Natężenie przepływu wody CMH	1360	4160	8500	19100	33400
Główny rozmiar rury MM	80-400	400-700	750-1000	1050-1500	1500-2000
Rozmiar SKAR MM	50	80	100	150	200

Materiał:

SS316 Części wewnętrzne Zawór próżniowy powietrza Pojedyncza komora z urządzeniem przeciwwstrząsowym 0

Nie.	Nazwy części	Materiał	Standard
1	Ciało	Ciągliwy metal	PL GJS500-7
2	Platforma	Stal nierdzewna	AISI304/316L
3	Środkowa cześć	Ciągliwy metal	PL GJS500-7
4	O-ring	Guma	NBR
5	Śruba sześciokątna	Stal nierdzewna	AISI304
6	Pralka	Stal nierdzewna	AISI304
7	Czapeczka	Ciągliwy metal	PL GJS500-7
8	Pokrywa	Ciągliwy metal	PL GJS500-7
9	Pralka	Stal nierdzewna	Komercyjny/AISI304/316
10	Śruba sześciokątna	Stal nierdzewna	Komercyjny/AISI304/316
11	Śruba oczkowa	Stal węglowa	Reklama w telewizji
12	*Filar	Aluminium	Reklama w telewizji
13	O-ring	Guma	NBR
14	Siedzenie	Guma	NBR
15	Łuk uszczelniający	Stal nierdzewna	AISI304/316L
16	Gniazdo kryzy	Guma	NBR
17	Trzon	Stal nierdzewna	AISI304/316L
18	Opcja wtyczki	Stal nierdzewna	AISI304/316L
19	Mały otwór	Stal nierdzewna	AISI304/316L

Wymiar:

SS316 Części wewnętrzne Zawór próżniowy powietrza Pojedyncza komora z urządzeniem przeciwwstrząsowym 1

DN	Model nr.	H	D		K		B		n-Φd		C
			PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
50	SKAR-0050	558	165		125		99		4-Φ19		19
80	SKAR-0080	653	200		160		132		8-Φ19		19
100	SKAR-0100	676	220		180		156		8-Φ19		19
150	SKAR-0150	810	285		240		211		8-Φ23		19
200	SKAR-0200	950	340		295		266		8-Φ23	12-Φ23	20
