Podwójny ekscentryczny zawór z miękkim uszczelnieniem dla ścieków

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	AFC OEM
Orzecznictwo:	EN593
Numer modelu:	FBGD, FBBD, FBED, FBPD

Zapłata:

Minimalne zamówienie:	1
Cena:	Price Negotiable
Szczegóły pakowania:	PUDEŁKA I PALETY ZE SKLEJKI
Czas dostawy:	Na podstawie zamówienia
Zasady płatności:	L/C, T/T
Możliwość Supply:	2 kontenery w 60 dni

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Podwójny ekscentryczny zawór z miękkim uszczelnieniem dla ścieków	kolor:	Niebieski RAL 5010,5015
Materiał:	Żeliwo sferoidalne GSJ500-7	Siedzisko dysku:	316L
Siedzenie ciała:	EPDM	Ocena ciśnienia:	PN10 PN16
Standardowy:	EN593
Podkreślić:	zawór sterujący motylami , podwójny zawór motylkowy

Daktylowy żelazo miękkie siedzenia podwójny płaszcz podwójny ekscentryczny zawór motyl

Opis:

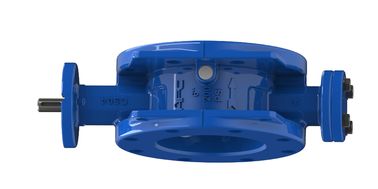

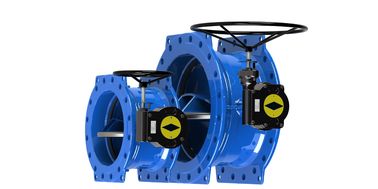

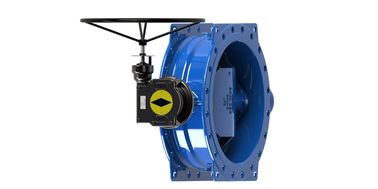

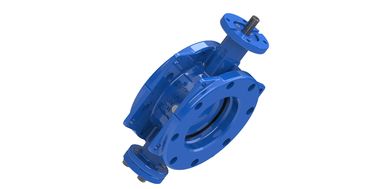

AFC Double Eccentric Flange Butterfly Valve (zwany FBGD) to nowoczesny design motylkowy z podwójną ekscentryczną konstrukcją i miękką gumową uszczelnieniem na karoserii.Towary operacyjne są jedne z najniższych wśród wszystkich zaworów motylkowych i mogą być uszczelnione w obu kierunkachRozmiar DN100-DN500mm, dysk ma płaski kształt, co pozwala przepływać większym śmieciom.DN500 do DN1200mm dyski są kształtem łuku z silniejszymi żebrami na plecachZmniejsza się również utrata wody i zmniejsza się turbulencje.W ten sposób przepływ przez energię dysku jest oszczędny i obniża koszty pompowaniaZawór motyla DN600 może działać ponad 10 000 razy i nadal działać.

Moment obrotowy:

Przykład momentu obrotowego głowy (Nm)
DN	PN10	PN16
100	70	85
150	118	128
200	190	210
250	228	250
300	345	372
350	600	760
400	960	1160
450	972	1280
500	1040	1680
600	1800	2500
700	1944	2592
800	3240	4428
900	4100	5300
1000	5850	7245
1200	8280	13320

Stopień otwarcia VS współczynnik przepływu Kv

Wartość KV
Stopień otwarcia
DN	10 ¢	20 ¢	30 ¢	40 ¢	50 ‰	60 ¢	70 ‰	80 ¢	90 ‰
100	8	12	26	62	124	168	311	495	624
150	13	51	103	173	276	442	719	1041	1184
200	17	108	191	304	488	794	1260	1854	2152
250	22	177	309	485	768	1242	1989	2897	3363
300	26	252	454	698	1099	1786	2835	4212	4843
350	33	302	622	1152	1702	2203	3652	6152	7302
400	51	351	751	1402	2142	2822	4602	7602	8402
450	55	414	952	1632	2522	3402	5602	8962	11002
500	67	472	1077	1922	2572	4582	7922	11812	14242
600	80	750	1718	3062	4100	7304	12612	18802	22682
700	97	868	2168	3982	5178	9272	16052	23432	28852
800	194	1390	3036	5576	7766	12702	22152	33472	46282
900	290	1762	3902	6972	9582	16822	28222	43452	52902
1000	362	2190	5056	8502	11442	21052	36162	52102	63402
1200	506	2733	6746	12261	15971	29201	48902	73802	90802
