Name: Długa żywotność podwójny ekscentryczny zawór motyla
Brand: Suzhou Alpine Flow Control Co., Ltd
SKU: FBGD, FBBD, FBED, FBPD
Availability: InStock

Dom Produkty Podwójny ekscentryczny zawór motylkowy

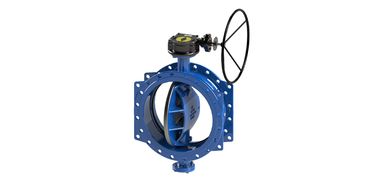

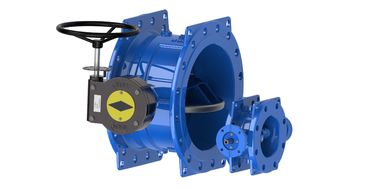

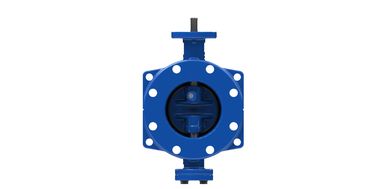

Długa żywotność podwójny ekscentryczny zawór motyla

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	AFC OEM
Orzecznictwo:	EN593
Numer modelu:	FBGD, FBBD, FBED, FBPD

Zapłata:

Minimalne zamówienie:	1
Cena:	Price Negotiable
Szczegóły pakowania:	PUDEŁKA I PALETY ZE SKLEJKI
Czas dostawy:	Na podstawie zamówienia
Zasady płatności:	L/C, T/T
Możliwość Supply:	2 pojemniki w 60 dni

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Podwójny mimośrodowy zawór motylkowy z żeliwa sferoidalnego o długiej żywotności	Kolor:	Niebieski RAL 5010
Materiał:	Żeliwo sferoidalne GSJ500-7	Siedzisko dysku:	316L
Siedzisko ciała:	EPDM	Wskaźnik ciśnienia:	PN10 PN16
Standard:	EN593
Podkreślić:	podwójny zawór motylkowy , Zawór motylkowy ze stali nierdzewnej

Długotrwałe podwójny ekscentryczny zawór motylkowy z podwójnym uszczelnieniem

Opis:

AFC Double Eccentric Flange Butterfly Valve (zwany skrótem FBGD) to nowoczesny design motylkowy.Specjalna technologia może pomóc użytkownikowi naprawić podwójny ekscentryczny płaszcz motylki zaworu bez wyjmowania zaworu z rurociąguUżytkownik musi tylko naprawić go z zewnątrz zaworu motyla bez wchodzenia do rurociągu.Proszę skonsultować się z fabryką, a my pokażemy, jak naprawić BV, gdy gumowa uszczelka jest uszkodzona.. NO pojedyncze śruby, całkowicie bez śrub, do mocowania gumowej uszczelnienia, co nie daje szans na zardzewienie lub utratę problemów, co znacznie wydłuża żywotność.

Stopień otwarcia VS współczynnik przepływu Kv

Wartość KV
Stopień otwarcia
DN	10 ¢	20 ¢	30 ¢	40 ¢	50 ‰	60 ¢	70 ‰	80 ¢	90 ‰
100	8	12	26	62	124	168	311	495	624
150	13	51	103	173	276	442	719	1041	1184
200	17	108	191	304	488	794	1260	1854	2152
250	22	177	309	485	768	1242	1989	2897	3363
300	26	252	454	698	1099	1786	2835	4212	4843
350	33	302	622	1152	1702	2203	3652	6152	7302
400	51	351	751	1402	2142	2822	4602	7602	8402
450	55	414	952	1632	2522	3402	5602	8962	11002
500	67	472	1077	1922	2572	4582	7922	11812	14242
600	80	750	1718	3062	4100	7304	12612	18802	22682
700	97	868	2168	3982	5178	9272	16052	23432	28852
800	194	1390	3036	5576	7766	12702	22152	33472	46282
900	290	1762	3902	6972	9582	16822	28222	43452	52902
1000	362	2190	5056	8502	11442	21052	36162	52102	63402
1200	506	2733	6746	12261	15971	29201	48902	73802	90802

Moment pracy

Przykład momentu obrotowego głowy (Nm)
DN	PN10	PN16
100	70	85
150	118	128
200	190	210
250	228	250
300	345	372
350	600	760
400	960	1160
450	972	1280
500	1040	1680
600	1800	2500
700	1944	2592
800	3240	4428
900	4100	5300
1000	5850	7245
1200	8280	13320
