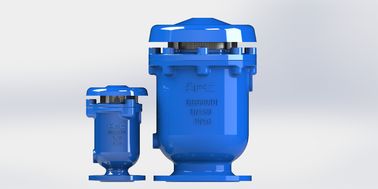

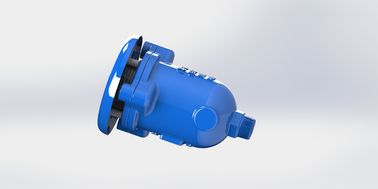

Zespół anty-szokowy zawór uwalniający powietrze

Trójfunkcja, duży wydechowiec powietrza, mała odsłona powietrza, odkurzacz próżniowy, anty-strzałowy, zawór wypuszczalny

Charakterystyka:

Zaawansowana konstrukcja z prostym mechanizmem, silnym pływem, aby zapobiec pękaniu podczas nagłego młotka wodnego i szybkiego zamknięcia.
Mechanizm aerokinetyczny, który przeciwstawia się uderzeniu przy większej prędkości powietrza, nawet do prędkości dźwiękowej powietrza.
Brak ramion i dźwigni, które zapobiegałyby wibracji, gięciu, bezpośredniemu zamknięciu płaszcza.
. gładkie klatki na zewnątrz płaszcza, utrzymywanie płaszcza w ruchu w określonej szybie kierowniczej.
. dolnej gumy bufor dla zapobiegania zderzeniom, i odpływ łatwy z odpowiednimi otworami wokół klatki podczas próżni.
Zewnętrzny ekran będzie opcją dla bezpieczeństwa i zapobieganie owadom lub ptakom.
W pełni epoksydowy powłokę fuzyjną wewnątrz i na zewnątrz wału dla długotrwałej obsługi.
Standardy produkcyjne spełniają normy BS EN1074-4, AWWA C512
. Wykopywanie i wymiary flansów spełniają normy BS EN 1092 i BS EN 558 oraz normy ANSI.

Funkcja:

Połączenie kinetycznego zaworu uwalniającego powietrze zapewnia trzy funkcje:

1Duże uwalnianie powietrza.

Podczas napełniania rurociągu, pływak pozostanie w pierwotnej pozycji.

Wpuść dużą ilość powietrza z zaworu przez dużą dyszę.

2Niewielkie uwolnienie powietrza

2-1.Kiedy poziom wody osiągnie szczyt, pływacz znajdzie się w bliskiej pozycji i zamknie łuk uszczelniający - duże otworze i małe otworze.

2-2.W powietrzu (2% powietrza rozpuszczonego w wodzie) ciągle wychodzi z wody i gromadzi się na górze zaworu.

2-3.Płyn zostanie sprowadzony w dół i mała kieszonka zostanie wypuszczona przez małe otworze.

2-4. Łuk uszczelniający pozostaje w bliskiej pozycji, dopóki nie zostanie wyczerpany z wody

3Duże wchłanianie powietrza podczas drenowania rurociągu.

3-1, pływający spadnie, gdy będzie pusty.

3-2. Duże powietrze będzie wchodzić do rurociągu przez zawór.

3-3.Przeciwdziałanie załamaniu się rurociągu i przerwaniu próżni.

3-4.Ochronić pierścień uszczelniający przed zatkania w rurociągu.

Pole obsługi:
Do systemów wodociągowych, przeciwpożarowych, nawadniających.

Dane techniczne:
Zakres rozmiarów:DN 25-300MM
Wymagania dotyczące ciśnienia:1.0Mpa, 1.6Mpa (przędza)
10,0Mpa,10,6 Mp,2.5 Mpa ((Flanka)
Temperatura pracy: -10°-80°C.
Środki przepływu: czysta woda

Tabela wyboru rozmiaru:

Lista materiałów:

KARS (rodzaj nici DN25-DN50)

KARX (Flanka)Typ DN50-DN300)

Wymiar:

KARS (Tgłowica typu DN25-DN50)

KARX (rodzaj flensów DN50-DN300)

Charakterystyka przepływu powietrza

Duże wydechy powietrza

Pojemność powietrza

Niewielkie otwory wentylacyjne
