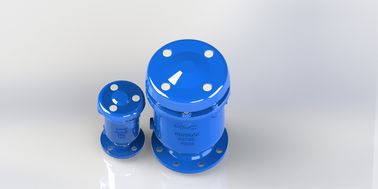

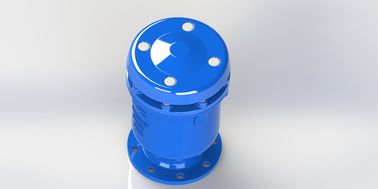

Zespół walcowy z pełnym przepływem powietrza z jednokomórkową trójkątową funkcją
Połączenie kinetycznego zaworu uwalniającego powietrze zapewnia trzy funkcje:
1Duże uwalnianie powietrza.
2Niewielkie uwolnienie powietrza
3Duże wchłanianie powietrza podczas drenowania rurociągu.
Opis zabezpieczenia przed wstrząsem:
1- Ograniczenie przepływu powietrza.
2Duże wchłanianie powietrza w próżni.
3- Małe oddychanie pod ciśnieniem.
4Pomaga chronić pływak przed zawaleniem lub niezamknięciem.
5- Dobrze dla lokalizacji młotka wodnego lub linii przesyłowej.
Cechy
Zawór uwalniający powietrze AFC jest zgodny z normą międzynarodową EN1074-4 i AWWA C512.
Zawór powietrzny AFC jest 100% pełne otworu od wejścia do wyjścia
SKomponenty impel: nadwozie zaworu i maszyna, pływacz, łuk uszczelniający, beczka przewodnicza itp.
Jednorazowa komora.
Wszystkie akcesoria wewnętrzne są z AISI 304SS, twardość i jakość są gwarantowane.
Zawór powietrza AFC ma nie tylko duże wydechy powietrza i duże wchłanianie powietrza pod próżnią, ale także jeszcze jedną funkcję małych zwolnień powietrza.
Jest uszczelka uszczelniająca w zaworze nad dużym pływaczem i pomaga otworom w lepszym efekcie uszczelniającym.
Tabela wyboru rozmiaru:
Zakres przepływu wody
Maksymalna CMH |
760 |
1360 |
4160 |
8500 |
19100 |
33400 |
76300 |
Rozmiar rurociągu głównego
mm |
80 do 300 |
200-400 |
400-700 |
750-1000 |
1050-1500 |
1500-2000 |
2100-3000 |
Wielkość wejścia KARX
mm |
25 |
50 |
80 |
100 |
150 |
200 |
300 |
wyciąg wyjścia
mm |
50 |
75 |
95 |
130 |
170 |
230 |
330 |
niewielkie otwory
mm |
1.6 |
1.6 |
2 |
2.5 |
3 |
4 |
4
|
Lista materiałów:
KARS (rodzaj nici DN25-DN50)
KARX (Flanka)Typ DN50-DN300)
Wymiar:
KARS (Tgłowica typu DN25-DN50)
KARX (rodzaj flensów DN50-DN300)
Charakterystyka przepływu powietrza
Duże wydechy powietrza
Pojemność powietrza
Niewielkie otwory wentylacyjne
