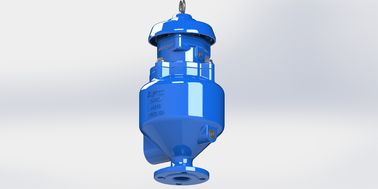

Zawór wypuszczalny bez rozlewu ścieków z konstrukcją anty-strzałową, aby zapobiec uderzeniu młotkiem wody
Opis:
W systemie ścieków dodatkowy gaz zbiera się z powodu wszelkiego rodzaju gazu lub powietrza do wentylacji ścieków.eWypływ powietrza odbywa się w wysokich punktach, na długich odcinkach rurociągów wznoszących się i opadających, wzdłuż pomp,przed ograniczeniami.
- Nie.
Wyrzutnik powietrza ściekowego zUrządzenie antysuksoweZmniejsza prędkość wody i ogranicza przepływ powietrza.Ten rodzaj zaworu jest zazwyczaj stosowany w długich rurociągach kanalizacji ścieków, gdzie może być młotek wodnyJeśli powietrze wyleje z zaworu zbyt szybko, ścieki również bardzo szybko wchodzą.
Funkcja:
Połączenie kinetycznego zaworu uwalniającego powietrze zapewnia trzy funkcje:
1Duże uwalnianie powietrza...
Urządzenie przeciwderujące uderzeniom, aby zapobiec szybkiemu przepływowi i młotkowi wody. Zmniejszyć prędkość wydechu powietrza, aby zapobiec młotkowi wody. Spowolnić wodę i powietrze z wieloma otworami na górnym łuku uszczelniającym
2Niewielkie uwolnienie powietrza
Podczas pracy powietrze wytwarzane przez rurociąg gromadzi się w górnej części.popychając poziom płynu w dół i umożliwiając uwalnianie powietrza przez małą dyszę.
3Duże wchłanianie powietrza podczas drenowania rurociągu.
W trakcie drenowania rurociągu lub ruryWystarczy, że przyprowadzimyilość powietrza, jak ilośćiTy ofodpływW celu uniknięciazłe ciśnienie i silneSzkody na rurociągu icałkowity system
Charakterystyka:
.Bez rozlewania.
.Szersze ciało, krótszy wzrost.
.Zwolnić prędkość przepływu, utrzymać ścieki w ciele.
.Wyrzuć szefa na górę i dół do czyszczenia.
W pełni epoksydowy powłokę fuzyjną wewnątrz i na zewnątrz wału dla długotrwałej obsługi.
• Większość części zaworów można poddać recyklingowi.
• Pływacz z gumowym uszczelnieniem może służyć jako absorbent, aby zapobiec bezpośredniemu działaniu młotka wodnego na łuk uszczelniający i uderzenie siedzenia.
• Wszystkie części wewnętrzne wykonane są z materiału 316SS bez rdzenia.
Pole obsługi:
Do systemu kanalizacji.
Dane techniczne:
Zakres rozmiarów: DN 50-200MM
Wymagania dotyczące ciśnienia:10,0Mpa,1.6Mp (Flanka)
Temperatura pracy: -10°-80°C.
Środki przepływowe: ścieki.
Proszę skonsultować się z fabryką PN25 i urządzenia antystrząsowego, gdy występuje problem z młotkiem wodnym.
| Tabela szybkiego wyboru |
Wpływ wody
CMH |
1360 |
4160 |
8500 |
19100 |
33400 |
Rozmiar głównej rury
MM |
80 do 400 |
400-700 |
750-1000 |
1050-1500 |
1500-2000 |
Wielkość SKAR
MM |
50 |
80 |
100 |
150 |
200 |
Materiał:
| Nie, nie, nie. |
Nazwa części |
Materiał |
Standardowy |
| 1 |
Ciało |
Żelazo elastyczne |
EN GJS500-7 |
| 2 |
Płyn |
Stal nierdzewna |
AISI 304/316L |
| 3 |
Środkowa część |
Żelazo elastyczne |
EN GJS500-7 |
| 4 |
O-krąg |
Kauczuk |
NBR |
| 5 |
Węgiel sześciokątny |
Stal nierdzewna |
AISI304 |
| 6 |
Maszyna do prania |
Stal nierdzewna |
AISI304 |
| 7 |
Kaputa |
Żelazo elastyczne |
EN GJS500-7 |
| 8 |
Pokrywka |
Żelazo elastyczne |
EN GJS500-7 |
| 9 |
Maszyna do prania |
Stal nierdzewna |
Komercyjny/AISI304/316 |
| 10 |
Węgiel sześciokątny |
Stal nierdzewna |
Komercyjny/AISI304/316 |
| 11 |
Światło |
Stal węglowa |
Wydatki handlowe |
| 12 |
Podstawa |
Aluminium |
Wydatki handlowe |
| 13 |
O-krąg |
Kauczuk |
NBR |
| 14 |
Siedzenie |
Kauczuk |
NBR |
| 15 |
Łuk uszczelniający |
Stal nierdzewna |
AISI304/316L |
| 16 |
Siedzenie otworu |
Kauczuk |
NBR |
| 17 |
Stąb |
Stal nierdzewna |
AISI304/316L |
| 18 |
Opcja wtyczki |
Stal nierdzewna |
AISI304/316L |
| 19 |
Małe otwory |
Stal nierdzewna |
AISI304/316L |
Wymiar:
