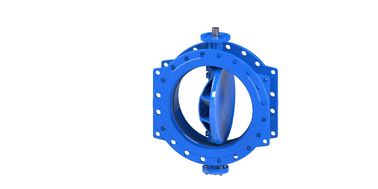

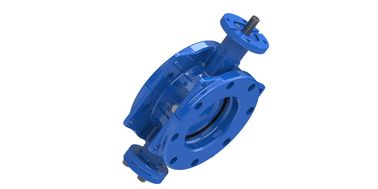

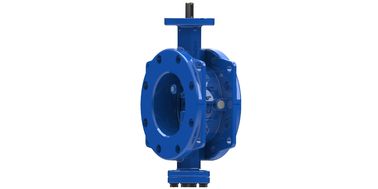

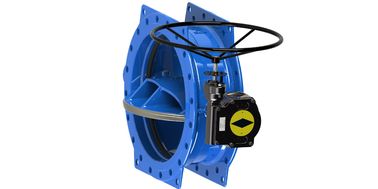

Podwójny zawór mimośrodowy z żeliwa sferoidalnego, zawór motylkowy waflowy SS316 Gniazdo tarczy

Ductile Iron Double Eccentric Valve , Wafer Butterfly Valve SS316 Disc Seat

Duży Obraz : Podwójny zawór mimośrodowy z żeliwa sferoidalnego, zawór motylkowy waflowy SS316 Gniazdo tarczy

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	AFC OEM
Orzecznictwo:	WRAS NSF61/372
Numer modelu:	FBGD, FBBD, FBED, FBPE

Zapłata:

Minimalne zamówienie:	1
Szczegóły pakowania:	Pudełko lub paleta ze sklejki
Czas dostawy:	60 dni
Zasady płatności:	L/C, T/T
Możliwość Supply:	Na podstawie zamówienia

Kontakt

Szczegółowy opis produktu

Materiał:	Żeliwo sferoidalne GJS 500-7	Gniazdo dysku:	stal nierdzewna 316L
Siedzenie ciała:	EPDM	Standard:	EN593 , AWWA C504,
kolor:	Niebieski RAL5010	Przekładnia ślimakowa:	IP67
High Light:	zawór sterujący motylkowy , zawór motylkowy z podwójnym kołnierzem

Zawór motylkowy z podwójnym mimośrodem z żeliwa sferoidalnego SS316 Gniazdo dysku

Cechy:

.Zawór wykonany jest z korpusu DI i dysku DI z pierścieniem SS316.
.Kreatywny projekt z uszczelnieniem w kształcie jaskółczego ogona i uchwycony żywicą epoksydową z tyłu z wieloma uniesionymi pierścieniami, aby mieć większy kontakt z dyskiem, ale mniejsze tarcie podczas zamykania.
.Konstrukcja z podwójnym mimośrodem zapewnia mniejszą powierzchnię styku uszczelnienia z dyskiem i mniejsze naprężenia w otwartej pozycji dysku.
.Konstrukcja dysku o łukowatym kształcie i przelotowej tarczy może zapewnić lepszą przepustowość i mniejszą wagę.
.Połączenie wałka i tarczy z kołkiem stycznym, które można wymieniać i zapewnia sztywne połączenie.
.DN 150-350MM używa płaskiego dysku, a DN 350-1200MM używa dysku w kształcie łuku.
.Powłoka epoksydowa wewnątrz i na zewnątrz.
.Konstrukcja zaworu zgodna z EN 593, BS 5155, AWWA C504 i API 609
.Połączenie kołnierza górnego jest zgodne z normą ISO 5211-1982, a F/F z normą EN558-1 i AWWA C504.

Dane techniczne:

Zakres rozmiarów: DN350-1200mm
Temperatura pracy: -10 ℃ ~ 80 ℃

Oceny: 1,0Mpa;1,6Mpa, 150/250 psi
Media przepływowe: woda i ścieki

Podanie:

Instalacja wodociągowa, kanalizacyjna, wodociągowa, HVAC, przemysł, elektrownia

Produkcja:

System jakości
IQC	Sprawdź części przychodzące połączenia
IPQC	Sprawdź, czy proces produkcyjny jest kwalifikowany
FQC	Wszystkie zawory są testowane ciśnieniowo
OQC	Sprawdź wygląd zaworu i opakowanie

Podwójny zawór mimośrodowy z żeliwa sferoidalnego, zawór motylkowy waflowy SS316 Gniazdo tarczy 0

Jednostka: mm
DN	L		H1	H2	H3	B		K		D		nΦd		C
DN	#13	#14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
100	127	190	155	155	25	156		180		220		8-φ19		19
150	140	210	212	215	40	211		240		285		8-φ23		19
200	152	230	248	250	48	266		295		340		8-φ23	12-φ23	20
250	165	250	268	280	48	319		350	355	405		12-φ23	12-φ28	22
300	178	270	322	315	50	370		400	410	460		12-φ23	12-φ28	24,5
350	190	290	350	335	50	429		460	470	520		16-φ23	16-φ28	26,5
400	216	310	375	355	55	480		515	525	580		16-φ28	16-φ31	28
450	222	330	415	405	55	530	548	565	585	640		20-φ28	20-φ31	30
500	229	350	450	425	55	582	609	620	650	715		20-φ28	20-φ34	31,5

Podwójny zawór mimośrodowy z żeliwa sferoidalnego, zawór motylkowy waflowy SS316 Gniazdo tarczy 1

Jednostka: mm
DN	L		H1	H2	H3	B		K		D		nΦd		C
DN	#13	#14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
600	267	390	520	525	55	682	720	725	770	780	840	20-φ31	20-φ37	30	36
700	292	430	600	565	75	794	794	840	840	895	910	24-φ31	24-φ37	32,5	39,5
800	318	470	660	640	75	901	901	950	950	1015	1025	24-φ34	24-φ40	35	43
900	330	510	725	718	100	1001	1001	1050	1050	1115	1125	28-φ34	28-φ40	37,5	46,5
1000	410	550	800	785	110	1112	1112	1160	1170	1230	1255	28-φ37	28-φ43	40	50
1200	470	630	950	940	110	1328	1328	1380	1390	1455	1485	32-φ40	32-φ49	45	57
