Szczegóły Produktu:
Zapłata:
|
| Materiał: | Żeliwo sferoidalne GJS500-7 | Platforma: | Stal nierdzewna 304 |
|---|---|---|---|
| kolor: | RAL 5010 | Guma: | EPDM |
| Obszar przepływu: | Obszar pełnego przepływu | Połączenie: | kołnierz |
| High Light: | zawór spustowy ciśnienia powietrza,zawór spustowy powietrza wodnego |
||

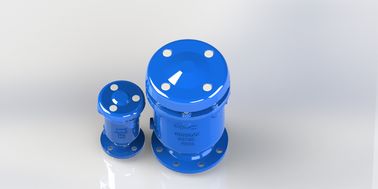

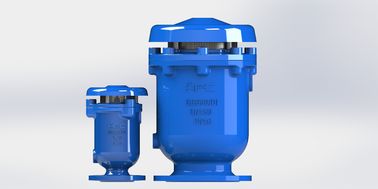

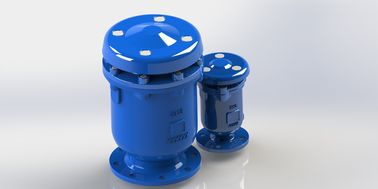

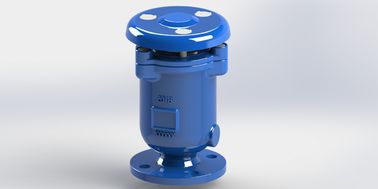

Potrójny kombinowany zawór spustowy powietrza Anti Shock EN1074-4 i AWWA C512
Cechy:
Kombinowany zawór spustowy przeciwwstrząsowy może zapobiec uderzeniu wodnemu.Zmniejsza prędkość wody i ogranicza prędkość przepływu powietrza.Ten typ zaworu jest powszechnie stosowany w długich rurociągach wodociągowych, w których może wystąpić uderzenie wodne.Jeśli powietrze wypłynie z zaworu zbyt szybko, woda również wpłynie bardzo szybko.Woda zapobiegnie podniesieniu się pływaka, co spowodowało nieszczelność zaworu.
Tabela doboru rozmiaru:
| Zakres natężenia przepływu wody Maks. CMH |
760 | 1360 | 4160 | 8500 | 19100 | 33400 | 76300 |
| Główny rozmiar rurociągu mm |
80-300 | 200-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 | 2100-3000 |
| Rozmiar wlotu KARX mm |
25 | 50 | 80 | 100 | 150 | 200 | 300 |
| otwór wylotu mm |
50 | 75 | 95 | 130 | 170 | 230 | 330 |
| mały rozmiar otworu mm |
1,6 | 1,6 | 2 | 2,5 | 3 | 4 |
4
|
Lista materiałów:
KARX (kołnierz)Typ DN50-DN300)
| Nie. | Nazwy części | Materiał | Standard |
| 1 | Ciało | Ciągliwy metal | PL GJS500-7+EPDM |
| 2 | Unosić się | Stal nierdzewna | AISI304 |
| 3 | Łuk uszczelniający | Stal nierdzewna | AISI304 |
| 4 | w śrubie sześciokątnej | Stal węglowa/stal nierdzewna | GI/AISI304 |
| 5 | Czapeczka | Ciągliwy metal | PL GJS500-7+EPDM |
| 6 | Pokrywa | Stal węglowa | AISI304 |
| 7 | Ekran | Stal nierdzewna | AISI304 |
| 8 | Śruba sześciokątna | Stal węglowa/stal nierdzewna | GI/AISI304 |
| 9 | Pralka | Stal nierdzewna | AISI304 |
| 10 | Filar | Alumin | Reklama w telewizji |
| 11 | O-ring | Guma | NBR/EDPM |
| 12 | Siedziba | Guma | NBR/EDPM |
| 13 | Gniazdo dyszy | Guma | NBR/EDPM |
| 14 | Przewodnik Baryłkę | Stal nierdzewna | AISI304 |
| 15 | Bufor | Guma | NBR/EDPM |
| 16 | Mała Dysza | Stal nierdzewna | AISI304 |
Wymiar:
KARS ( Tgwint Typ DN25-DN50)
KARX (kołnierz typu DN50-DN300)
Charakterystyka przepływu powietrza
Wlot powietrza — podciśnienie
Mały odpowietrznik
