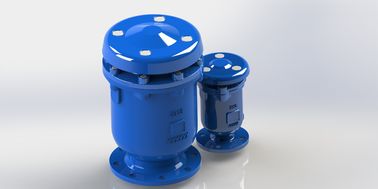

ANSI Flange Triple Ductile Iron 300mm Air Release Valve

Połączenie trzyfunkcyjny czystej wody powietrza wypuszczalnik ze stali nierdzewnej

Opis:Połączenie kinetycznego zaworu uwalniającego powietrze zapewnia trzy funkcje:

1Duże uwalnianie powietrza.

Podczas napełniania rurociągu, pływak pozostanie w pierwotnej pozycji.

Wpuść dużą ilość powietrza z zaworu przez dużą dyszę.

2Niewielkie uwolnienie powietrza

2-1.Kiedy poziom wody osiągnie szczyt, pływacz znajdzie się w bliskiej pozycji i zamknie łuk uszczelniający - duże otworze i małe otworze.

2-2.W powietrzu (2% powietrza rozpuszczonego w wodzie) ciągle wychodzi z wody i gromadzi się na górze zaworu.

2-3.Płyn zostanie sprowadzony w dół i mała kieszonka zostanie wypuszczona przez małe otworze.

2-4. Łuk uszczelniający pozostaje w bliskiej pozycji, dopóki nie zostanie wyczerpany z wody

3Duże wchłanianie powietrza podczas drenowania rurociągu.

3-1, pływający spadnie, gdy będzie pusty.

3-2. Duże powietrze będzie wchodzić do rurociągu przez zawór.

3-3.Przeciwdziałanie załamaniu się rurociągu i przerwaniu próżni.

3-4.Ochronić pierścień uszczelniający przed zatkania w rurociągu.

Charakterystyka:

.Zaawansowana konstrukcja: prosty mechanizm i silny pływak zapobiegający pękaniu podczas nagłego uderzenia młotkiem wodnym i szybkiego zamknięcia.
Brak dźwigni zapobiegających wibracji, gięciu, bezpośredniemu zamknięciu pływacza.
. Gładkie klatki na zewnątrz pływacza, utrzymywać pływacz porusza się w określonej szyny przewodniczej.
. dolnej gumy bufor dla zapobiegania zderzeniom, i odpływ łatwy z odpowiednimi otworami wokół klatki podczas próżni.
Zewnętrzna zasłona jest dla bezpieczeństwa i zapobiega wprowadzaniu owadów.
W pełni epoksydowy powłokę fuzyjną wewnątrz i na zewnątrz wału dla długotrwałej obsługi.
Standardy produkcyjne: BS EN1074-4, AWWA C512
. Wykopanie i wymiary flans: BS EN 1092 i BS EN 558 oraz flans ANSI.

Tabela wyboru rozmiaru:

Lista materiałów:

KARS (rodzaj nici DN25-DN50)

KARX (Flanka)Typ DN50-DN300)

Wymiar:

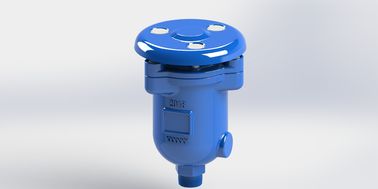

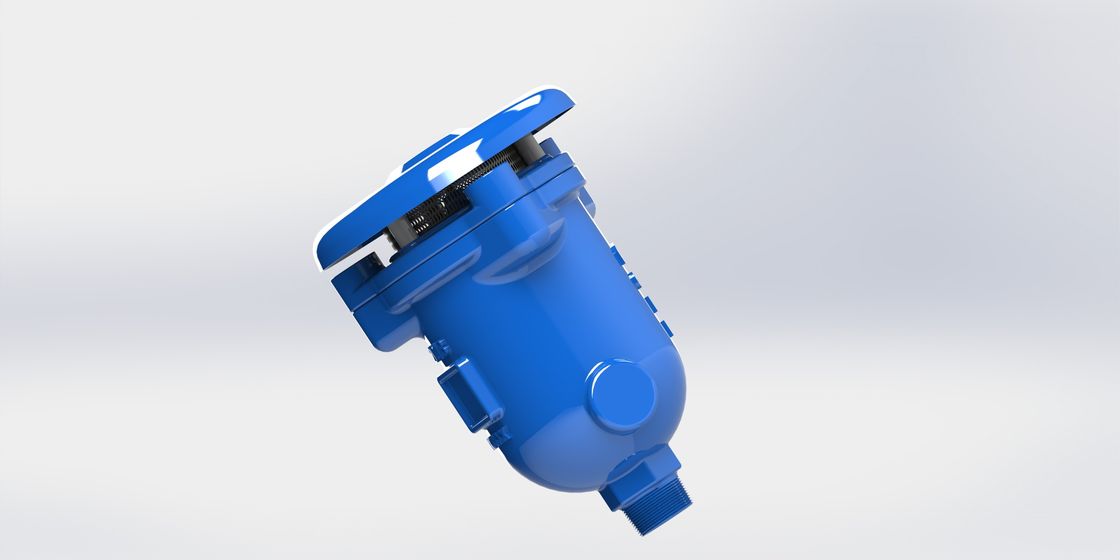

KARS (Tgłowica typu DN25-DN50)

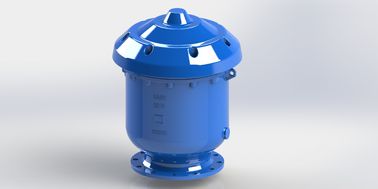

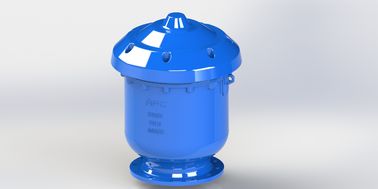

KARX (rodzaj flensów DN50-DN300)

Charakterystyka przepływu powietrza

Duże wydechy powietrza

Pojemność powietrza

Niewielkie otwory wentylacyjne
