Dom ProduktyPodwójny ekscentryczny zawór motylkowy

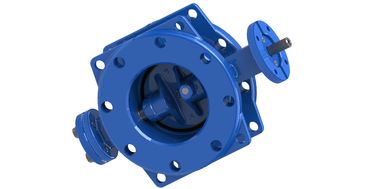

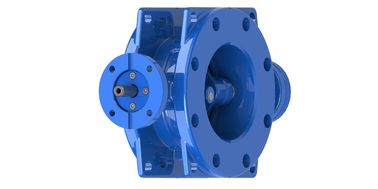

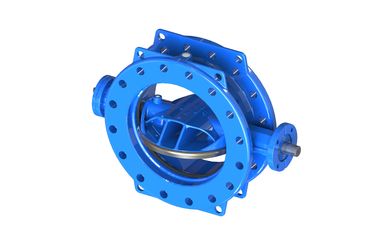

PN10 PN16 PN25 Gumowe siedzenie podwójne ekscentryczne zawory motylkowe

PN10 PN16 PN25 Gumowe siedzenie podwójne ekscentryczne zawory motylkowe

  • PN10 PN16 PN25 Gumowe siedzenie podwójne ekscentryczne zawory motylkowe
  • PN10 PN16 PN25 Gumowe siedzenie podwójne ekscentryczne zawory motylkowe
  • PN10 PN16 PN25 Gumowe siedzenie podwójne ekscentryczne zawory motylkowe
  • PN10 PN16 PN25 Gumowe siedzenie podwójne ekscentryczne zawory motylkowe
PN10 PN16 PN25 Gumowe siedzenie podwójne ekscentryczne zawory motylkowe
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: AFC OEM
Orzecznictwo: NSF61 372
Numer modelu: FBGD, FBBD, FBED, FBPD
Zapłata:
Minimalne zamówienie: 1
Cena: Price Negotiable
Szczegóły pakowania: PUDEŁKA I PALETY ZE SKLEJKI
Czas dostawy: Na podstawie zamówienia
Zasady płatności: L/C, T/T
Możliwość Supply: 2 kontenery w 60 dni
Kontakt
Szczegółowy opis produktu
Nazwa produktu: Podwójny mimośrodowy kołnierz zaworu motylkowego Kod modelu: FBGD FBD
Kolor: Niebieski RAL 5010 / 5015 NSF61 Materiał: Żeliwo sferoidalne GSJ500-7
Siedzisko dysku: 316L Siedzisko ciała: EPDM
Ocena ciśnienia: PN10, PN16, PN25, norma ANSI Standard: AWWA C504
Przepływ mediów: Czysta woda
Podkreślić:

Gumowe siedzenie podwójny ekscentryczny zawor motyl

,

PN25 Podwójny ekscentryczny zawór motylkowy

,

PN16 Zawór sterujący motylem




Gumowe siedzenie podwójny ekscentryczny zawór motyl SS316 pierścień dysku



Opis:



AFC's Double Eccentric Flange Butterfly Valve to nowoczesny design motylkowy z podwójną ekscentryczną konstrukcją i miękką gumową uszczelnieniem na karoserii.Towary operacyjne są jedne z najniższych wśród wszystkich zaworów motylkowych i mogą być uszczelnione w obu kierunkachPłytka i łodyga są bardzo mocne bez żadnych deformacji.



Rozmiar DN150-DN350mm, dysk ma płaski kształt, umożliwiając przepływ większego śmieci.powodując mniejsze kompresje i zużycie gumowej pieczęci, aby zwiększyć żywotność pieczęci gumowejPonadto znacznie zmniejsza się utratę wody i minimalizuje się turbulencje, dzięki czemu przepływ energii przez dysk jest oszczędny i obniża się koszty pompowania.




Charakterystyka:

Mała platforma na worku zaworu.
Silna ochrona - utrzymać łożysk rękaw całkowicie w otworze.
Bez uszkodzenia łożyska podczas pracy.





Specjalne łożyska:



Podstawa ze stali węglowej powlekana brązem + PTFE wewnętrznym dla smaru i cyny zewnętrznej, aby zapobiec zardzewieniu.

Silniejszy niż łożysk brązowy i trwalszy




Naprawa online przez EPOXY:



Użytkownik musi tylko naprawić gumę z zewnątrz zaworu motylkowego bez wchodzenia do rurociągu.Całkowity czas naprawy może wynosić mniej niż 1 godzinę dla wszystkich rodzajów rozmiarów.



Projekt dysku w kształcie łuku:

Zmniejszyć utratę głowy i zminimalizować turbulencje
Oszczędność energii przepływu poprzez dysk, niższe koszty pompowania


Gumowe siedzenie:


Epoxy wstrzykiwane na tylnej stronie rowu

Konstrukcja ogona gołębia może przycisnąć gumową pieczęć
Wielokrotne żeberki na moment pracy redukcji uszczelnienia
Pieczęć zamocowana w rowu i epoksydowy na tylnej stronie jako klin, bez obaw o luźne
Nie ma potrzeby śrutowania i trwałego ustawiania, zmniejsza luźne orzechy i rdzewienie otworów


Lista operacji momentów dla twojej referencji:


Przykład momentu obrotowego głowy (Nm)
Calowanie Nm
4 85
6 128
8 210
10 250
12 372
14 760
16 1160
18 1280
20 1680
24 2500
28 2592
32 4428
36 5300
40 7245
48 13320


Materiały:

 PN10 PN16 PN25 Gumowe siedzenie podwójne ekscentryczne zawory motylkowe 0PN10 PN16 PN25 Gumowe siedzenie podwójne ekscentryczne zawory motylkowe 1

PN10 PN16 PN25 Gumowe siedzenie podwójne ekscentryczne zawory motylkowe 2

Artykuł nr. Nazwa części Materiał Standardowy
1 Ciało Żelazo elastyczne GJS500-7
2 Dolny wał Stal nierdzewna AISI304
3 Płyta Żelazo elastyczne GJS500-7
4 Włócznik główny Stal nierdzewna AISI304
5 Pierścień zapasowy Plastikowe PTFE
6 Płytka oporowa Stal węglowa Wydatki handlowe
7 Klucz wału Stal węglowa Wydatki handlowe
8 W śruby sześciokątnej Stal węglowa Wydatki handlowe
9 O-krąg Kauczuk NBR
10 Źródło łożyska wału Stal węglowa+brąz/PTFE Wydatki handlowe
11 W śruby sześciokątnej Stal węglowa Wydatki handlowe
12 Pin. Stal nierdzewna AISI431
13 W śruby sześciokątnej Stal węglowa Wydatki handlowe
14 Źródło łożyska wału Stal węglowa+brąz/PTFE Wydatki handlowe
15 Płytka pozycyjna Stal węglowa Wydatki handlowe
16 Owoce Stal węglowa Wydatki handlowe
17 W śruby sześciokątnej Stal węglowa Wydatki handlowe
18 Flanca dolna Żelazo elastyczne GJS500-7
19 O-krąg Kauczuk NBR
20 Przesyłka Brązowy C62300
21 Siedzenie dyskowe DI+Stała nierdzewna GJS500-7+316SS L
22 Siedzenie nadwozia Kauczuk EPDM
23 Włókno Epoksy Wydatki handlowe
24 Wyroby do robaków Żelazo elastyczne Wydatki handlowe
Dla rozmiarów ≥DN900


Wymiar:


PN10 PN16 PN25 Gumowe siedzenie podwójne ekscentryczne zawory motylkowe 3

PN10 PN16 PN25 Gumowe siedzenie podwójne ekscentryczne zawory motylkowe 4



PN10 PN16 PN25 Gumowe siedzenie podwójne ekscentryczne zawory motylkowe 5

PN10 PN16 PN25 Gumowe siedzenie podwójne ekscentryczne zawory motylkowe 6
