Zostań liderem na rynku Zawór sterujący przepływem wody
Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | AFC OEM |
Orzecznictwo: | ISO9001-2015 |
Numer modelu: | SKAR |
Minimalne zamówienie: | 1 |
---|---|
Cena: | Price negotiable |
Szczegóły pakowania: | skrzynie ze sklejki |
Czas dostawy: | 45-60 dni |
Zasady płatności: | L/C, T/T |
Możliwość Supply: | Na podstawie zamówienia |
Nazwa produktu: | Zawór spustowy wody o pełnym obszarze przepływu Ścieki Kinetic SS316 Części wewnętrzne | Kod modelu: | SKAR |
---|---|---|---|
Materiał: | Żeliwo sferoidalne GJS500-7 | Części wewnętrzne: | SS316 |
Powłoka: | Epoksydowa klejona fuzja | Obszar przepływu: | Obszar pełnego przepływu |
kolor: | RAL5010 | Specjalność: | Bez wycieków |
High Light: | Zawór uwalniający wodę w obszarze pełnego przepływu,wewnętrzny zawór uwalniający wodę SS316,zawór uwalniający ścieki kinetyczne |

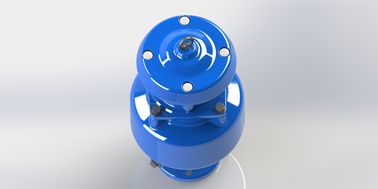

Zawór uwalniający wodę o pełnym obszarze przepływu Ścieki Kinetic SS316 Części wewnętrzne
Funkcjonować:
Kombinowany kinetyczny zawór spustowy powietrza zapewnia 3 funkcje:
1. Duże uwolnienie powietrza - przez urządzenie przeciwwstrząsowe
1-1.Zmniejsz prędkość wydmuchiwania powietrza, aby zapobiec uderzeniom wodnym.
2. Małe uwalnianie powietrza
2-1.Gdy poziom wody podniesie się do góry, pływak znajdzie się w swoim położeniu zamkniętym i zamknie łukowy otwór uszczelniający – duży otwór i mały otwór.
2-2.Powietrze (2% rozpuszczonego powietrza w wodzie) w sposób ciągły wypływa z wody i gromadzi się w górnej części zaworu.
2-3.Pływak zostanie opuszczony i mała kieszonka wyjdzie przez mały otwór.
2-4.Łuk uszczelniający będzie nadal w pozycji zamkniętej, dopóki nie zostanie opróżniony z wody
3. Duży wlot powietrza podczas opróżniania rurociągu.
3-1.Pływak opadnie po opróżnieniu rurociągu.
3-2.Duże powietrze wejdzie do rurociągu przez zawór.
3-3.Zapobieganie zawaleniu się rurociągu i przerwaniu próżni.
3-4.Chronić uszczelkę o-ring przed zatkaniem w rurociągu.
Cechy:
.Bez wycieków.
.Kołpak spustowy na górze i na dole do czyszczenia.
Pola usług:
Do kanalizacji.
Dane techniczne:
Zakres rozmiarów: DN 50-200 MM
Oceny ciśnienia: 1,0Mpa, 1,6Mp (kołnierz)
Temperatura pracy: -10°-80°C.
Media przepływowe: ścieki.
Należy skonsultować się z fabryką w sprawie PN25 i urządzenia przeciwwstrząsowego w przypadku wystąpienia problemu z uderzeniem wodnym.
Tabela szybkiego wyboru | |||||
Natężenie przepływu wody CMH |
1360 | 4160 | 8500 | 19100 | 33400 |
Główny rozmiar rury MM |
80-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 |
Rozmiar SKAR MM |
50 | 80 | 100 | 150 | 200 |
Materiał:
Nie. | Częściowe imię | Materiał | Standard |
1 | Ciało | Ciągliwy metal | PL GJS500-7 |
2 | Unosić się | Stal nierdzewna | ANSI304/316L |
3 | Środkowa cześć | Ciągliwy metal | PL GJS500-7 |
4 | O-ring | Guma | NBR |
5 | Śruba sześciokątna | Stal nierdzewna | AISI304 |
6 | Pralka | Stal nierdzewna | AISI304 |
7 | Czapeczka | Ciągliwy metal | PL GJS500-7 |
8 | Pokrywa | Ciągliwy metal | PL GJS500-7 |
9 | Pralka | Stal nierdzewna | Komercyjny/ANSI304/316 |
10 | Śruba sześciokątna | Stal nierdzewna | Komercyjny/ANSI304/316 |
11 | Śruba oczkowa | Stal węglowa | Reklama w telewizji |
*12 | Filar | Aluminium | Reklama w telewizji |
13 | O-ring | Guma | NBR |
14 | Siedziba | Guma | NBR |
15 | Łuk uszczelniający | Stal nierdzewna | ANSI304/316L |
16 | Gniazdo kryzy | Guma | NBR |
17 | Trzon | Stal nierdzewna | ANSI304/316L |
18 | Opcja wtyczki | Stal nierdzewna | ANSI304/316L |
19 | Mały otwór | Stal nierdzewna | ANSI304/316L |
*Rozmiar ≥DN150 nie ma filaru |
Wymiar:
DN | Model nr. | H | D | K | B | nΦd | C | ||||
PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | ||||
50 | SKAR-0050 | 558 | 165 | 125 | 99 | 4Φ19 | 19 | ||||
80 | SKAR-0080 | 653 | 200 | 160 | 132 | 8Φ19 | 19 | ||||
100 | SKAR-00100 | 676 | 220 | 180 | 156 | 8Φ19 | 19 | ||||
150 | SKAR-0150 | 810 | 285 | 240 | 211 | 8Φ23 | 19 | ||||
200 | SKAR-0200 | 950 | 340 | 295 | 266 | 8Φ23 | 12Φ23 | 20 |
