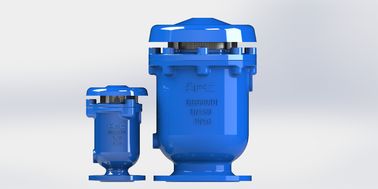

SS 304 Float Thiple Funkcja kombinowanego zaworu zwalniającego powietrze Funkcja przeciwwstrząsowa



EN1074-4 Funkcja Thiple Kombinowany zawór spustowy powietrza Dostępna funkcja przeciwwstrząsowa​







Cechy:



Kombinowany zawór odpowietrzający zfunkcja przeciwwstrząsowamoże pomóc w zapobieganiu uderzeniu wodnemu.Zmniejszyło to prędkość wody i ograniczyło prędkość przepływu powietrza.Ten rodzaj zaworu jest szeroko stosowany w długich rurociągach przesyłowych wody, gdzie może wystąpić uderzenie hydrauliczne.Jeśli powietrze wydostanie się z zaworu zbyt szybko, woda również bardzo szybko wejdzie do środka.Woda zapobiegnie podniesieniu się pływaka, co spowodowało nieszczelność zaworu.



Zawór odpowietrzający firmy AFC jest zgodny z międzynarodową normą EN1074-4 i AWWA C512.

W porównaniu z innymi zaworami powietrza w roślinach, nasze mają nie tylko duże odprowadzanie powietrza i duży wlot powietrza pod próżnią, ale także jeszcze jedną funkcję uwalniania małego powietrza.



Nasz zawór powietrzny ma w 100% pełny otwór (wlot-wylot), proste elementy, korpus zaworu i maskę, pływak, łuk uszczelniający, lufę prowadzącą itp., Większość z nich można poddać recyklingowi w środowisku.Pojedyncza komora zaworowa, w przeciwieństwie do wielu połączonych korpusów, jest łatwa do rozbicia podczas transportu.Wszystkie akcesoria wewnętrzne są wykonane ze stali AISI 304SS, twardość i jakość są gwarantowane.



W zaworze nad dużym pływakiem znajduje się uszczelka, która pomaga kryzie uzyskać lepszy efekt uszczelnienia.Z gumową uszczelką nad pływakiem, może wchłonąć hammar wody, aby uniknąć zderzenia z łukiem uszczelnienia i korpusem zaworu oraz chronić zawór powietrza przed zranieniem.





Tabela wyboru rozmiaru:



Zakres natężenia przepływu wody Maks. CMH	760	1360	4160	8500	19100	33400	76300
Główny rozmiar rurociągu mm	80-300	200-400	400-700	750-1000	1050-1500	1500-2000	2100-3000
Rozmiar wlotu KARX mm	25	50	80	100	150	200	300
otwór wylotowy mm	50	75	95	130	170	230	330
mały rozmiar otworu mm	1.6	1.6	2	2.5	3	4	4





Lista materiałów:



KARS (typ gwintu DN25-DN50)







KARX (kołnierzTyp DN50-DN300)









Wymiar:



KAR (Tgwint Typ DN25-DN50)

























































































































































KARX (typ kołnierza DN50-DN300)

Charakterystyka przepływu powietrza

Duże wyczerpanie powietrza

Wlot powietrza





Mały odpowietrznik
